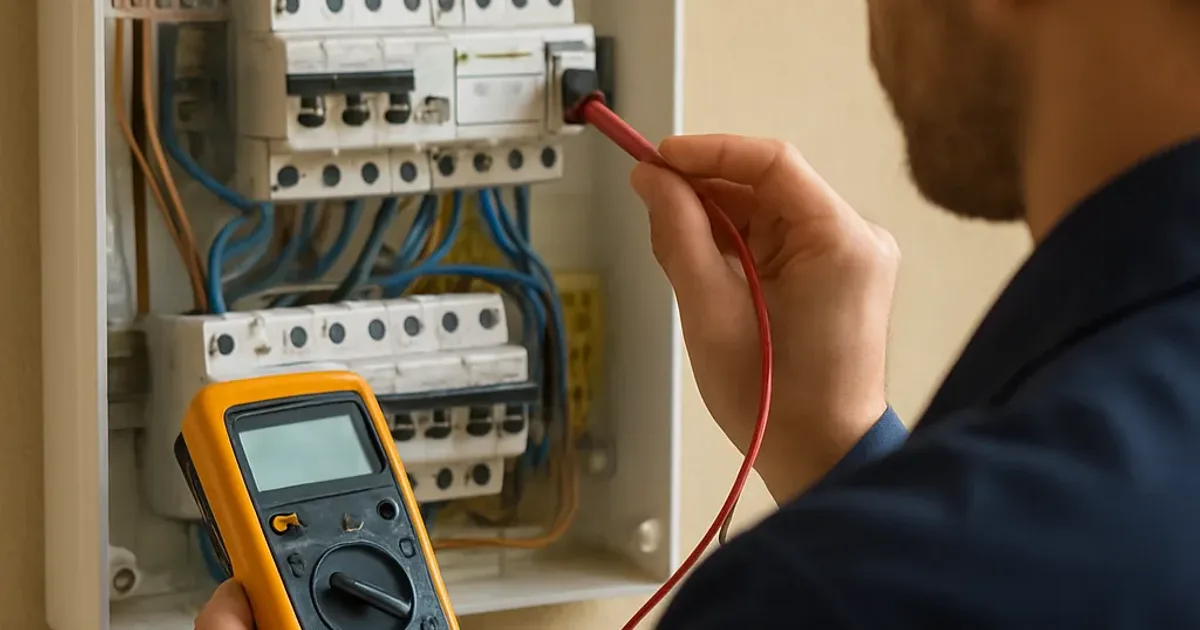

Tester un différentiel 30 mA : détecter un courant de fuite

Pourquoi tester un différentiel 30 mA ?

Un interrupteur différentiel 30 mA (souvent abrégé "ID 30 mA") est l'un des éléments clés de la sécurité électrique domestique. Son rôle est de détecter un courant de fuite vers la terre (par exemple via le corps humain, une carcasse métallique, un câble abîmé ou un appareil défectueux) et de couper l'alimentation très rapidement lorsque ce courant dépasse un seuil dangereux.

Tester régulièrement ton différentiel te permet de vérifier deux choses :

• Qu'il déclenche bien (fonctionnement mécanique + électronique).
• Qu'il n'y a pas une fuite anormale sur ton installation (ou sur un appareil) qui provoque des déclenchements intempestifs.

En clair : Tester un différentiel 30 mA : détecter un courant de fuite, c'est un réflexe de bricoleur prudent, utile en prévention comme en dépannage.

Rappel simple : différentiel vs disjoncteur

Avant de tester, évite la confusion :

• Le disjoncteur protège surtout contre les surcharges et courts-circuits (intensité trop élevée).
• L'interrupteur différentiel 30 mA protège les personnes contre les fuites de courant (différence entre phase et neutre).

Un déclenchement "aléatoire" est souvent lié à une fuite à la terre (humidité, appareil fatigué, câble pincé, défaut d'isolement), pas à une surcharge.

Ce que signifie "30 mA" et ce qu'on peut réellement tester

Le seuil 30 mA correspond au courant différentiel à partir duquel l'ID doit déclencher pour assurer la protection des personnes. En pratique :

• Le bouton TEST (T) ne mesure pas "30 mA" au sens strict : il simule un déséquilibre interne pour vérifier que l'appareil déclenche.
• Pour vérifier plus finement le seuil et le temps de déclenchement, il faut un testeur de différentiel (outil dédié) ou un contrôle par un pro.

Bonne nouvelle : en tant que bricoleur, tu peux déjà faire des tests très pertinents et diagnostiquer un courant de fuite avec méthode.

Précautions de sécurité indispensables

On parle d'électricité : reste carré sur la sécurité.

• Si tu n'es pas sûr de toi, fais intervenir un électricien.
• Ne démonte pas le tableau sous tension. Pour toute ouverture : coupe le disjoncteur général.
• Utilise des outils isolés et un VAT (Vérificateur d'Absence de Tension) si tu dois intervenir sur des conducteurs.
• Ne shunte jamais la terre et ne neutralise jamais un différentiel "pour voir".

Outils utiles pour tester et diagnostiquer une fuite

• Ton doigt : pour le test via le bouton "T" (le plus simple).
• Une lampe ou un appareil simple (pour vérifier la coupure/reprise).
• Un multimètre (pour des contrôles de base, mais attention : il ne remplace pas un testeur différentiel).
• Une pince ampèremétrique (idéalement une pince capable de mesurer des mA AC, utile pour repérer des fuites sur certains montages, mais ce n'est pas toujours suffisant selon la méthode).
• Un testeur de différentiel (RCD tester) : l'outil le plus pertinent pour mesurer seuil/temps (plutôt niveau avancé).

Test n°1 (le plus important) : le bouton TEST de l'interrupteur différentiel

C'est le contrôle que tu dois faire régulièrement (beaucoup de fabricants recommandent 1 fois par mois, à défaut vise au moins quelques fois par an).

Étapes (méthode simple)

1. Préviens que le courant va couper (box internet, PC, congélateur... évite les mauvaises surprises).
2. Repère sur le tableau l'interrupteur différentiel 30 mA concerné (souvent 40A/63A - 30mA, type AC/A/F).
3. Assure-toi qu'il est en position ON.
4. Appuie sur le bouton TEST (souvent marqué "T").
5. Le différentiel doit déclencher immédiatement (passer sur OFF / 0).
6. Réarme-le en le remettant sur ON.

Interprétation

• Il déclenche : bon signe, le mécanisme fonctionne.
• Il ne déclenche pas : ne laisse pas traîner. Remplacement conseillé (et contrôle de l'installation). Un différentiel qui ne déclenche pas est un risque majeur.
• Il déclenche mais ne se réarme pas : il y a probablement une fuite réelle sur un circuit ou un appareil, ou un défaut du différentiel.

Test n°2 : repérer un courant de fuite (déclenchements intempestifs)

Ton différentiel saute "sans raison" ? Très souvent, c'est une fuite cumulée (plusieurs appareils qui fuient un peu) ou un défaut franc (un appareil ou un circuit qui fuit beaucoup, souvent lié à l'humidité ou à un isolant abîmé).

Méthode de diagnostic par élimination (efficace et accessible)

1. Coupe tous les disjoncteurs divisionnaires sous l'interrupteur différentiel concerné (lumières, prises, chauffe-eau, LL, LV...).
2. Réarme l'interrupteur différentiel 30 mA.
3. Réenclenche les disjoncteurs un par un, en attendant quelques secondes à chaque fois.
4. Quand le différentiel re-déclenche, tu as identifié le circuit suspect.

Ensuite : circuit ou appareil ?

Une fois le circuit repéré (ex : "prises cuisine"), fais le tri :

1. Débranche tous les appareils de ce circuit (vraiment tous : cafetière, grille-pain, lave-vaisselle, multiprises...).
2. Réarme le différentiel et réenclenche le disjoncteur du circuit.
3. Rebranche les appareils un par un jusqu'à retrouver le déclenchement.

Si le différentiel déclenche quand tu rebranches un appareil précis, tu as très probablement trouvé le coupable : appareil en défaut d'isolement (souvent résistance chauffante, humidité, vieillissement).

Cas fréquent : l'humidité

• Un lave-linge, un lave-vaisselle ou un chauffe-eau peut fuir davantage à froid ou après une période d'arrêt.
• Une prise extérieure, une boîte de dérivation en vide sanitaire, ou un luminaire extérieur peut prendre l'eau et créer une fuite.

Si le problème apparaît après la pluie ou en période humide, pense immédiatement aux circuits extérieurs et aux locaux humides.

Test n°3 : vérifier le différentiel lui-même (symptômes d'un ID fatigué)

Un interrupteur différentiel peut vieillir. Certains signes doivent te mettre la puce à l'oreille :

• Déclenchements de plus en plus fréquents sans changement d'usage.
• Réarmement difficile, levier "mou" ou sensation anormale.
• Échauffement au tableau (odeur, trace, plastique jauni) : danger, coupe et fais contrôler.

Attention : un différentiel qui déclenche n'est pas forcément "défectueux". Souvent, il fait juste son travail en révélant une fuite réelle.

Aller plus loin : mesurer réellement (ou presque) la fuite

Pour une mesure fiable du seuil et du temps de déclenchement, l'outil adapté est un testeur de différentiel. Il injecte un courant de fuite calibré (ex : 10 mA, 30 mA, 100 mA selon réglage) et mesure le comportement.

En tant que bricoleur, tu peux aussi utiliser une pince ampèremétrique dans certains cas :

• Sur un câble, si tu pinces phase + neutre ensemble (dans la même pince), le courant "utile" s'annule et il reste ce qui fuit (principe). Mais ce n'est pas toujours possible physiquement au tableau selon le câblage, et la précision dépend de la pince.
• Sur un appareil suspect, certaines pinces mA permettent de repérer une fuite notable, mais ça reste un diagnostic, pas une certification.

Si tu veux une conclusion nette (surtout en cas de doute sur la conformité), un contrôle par un pro ou un testeur dédié est le meilleur choix.

Erreurs courantes à éviter

• Tester uniquement le bouton T et conclure que "tout est parfait" alors que des fuites existent : le test T valide surtout le déclenchement, pas l'état global des circuits.
• Remplacer l'interrupteur différentiel sans chercher la cause : si une fuite est réelle, le nouveau différentiel déclenchera aussi.
• Mettre plusieurs gros appareils (chauffants, électroniques) sur le même différentiel sans réfléchir : les petites fuites peuvent s'additionner et atteindre 30 mA.
• Ignorer la terre : une mauvaise terre ne "crée" pas la fuite, mais elle peut aggraver le risque et compliquer la sécurité globale.

Quand faut-il appeler un électricien ?

Tu peux faire beaucoup en diagnostic, mais dans ces cas, ne joue pas :

• Le bouton TEST ne déclenche pas.
• Le différentiel déclenche même avec tous les disjoncteurs coupés (suspicion de défaut tableau/câblage, ou différentiel HS).
• Tu constates un échauffement, une odeur, des traces de brûlure.
• Tu as une installation ancienne, sans repérage clair, ou des travaux récents douteux.

À retenir

• Le test mensuel via le bouton T est un réflexe simple et utile.
• Pour détecter un courant de fuite, la méthode la plus efficace est l'élimination : circuits puis appareils, un par un.
• Un différentiel qui déclenche te signale souvent un vrai problème d'isolement (appareil, humidité, câble).
• Si le différentiel ne déclenche pas au test ou montre des signes anormaux : intervention rapide.
